การแนะนำ

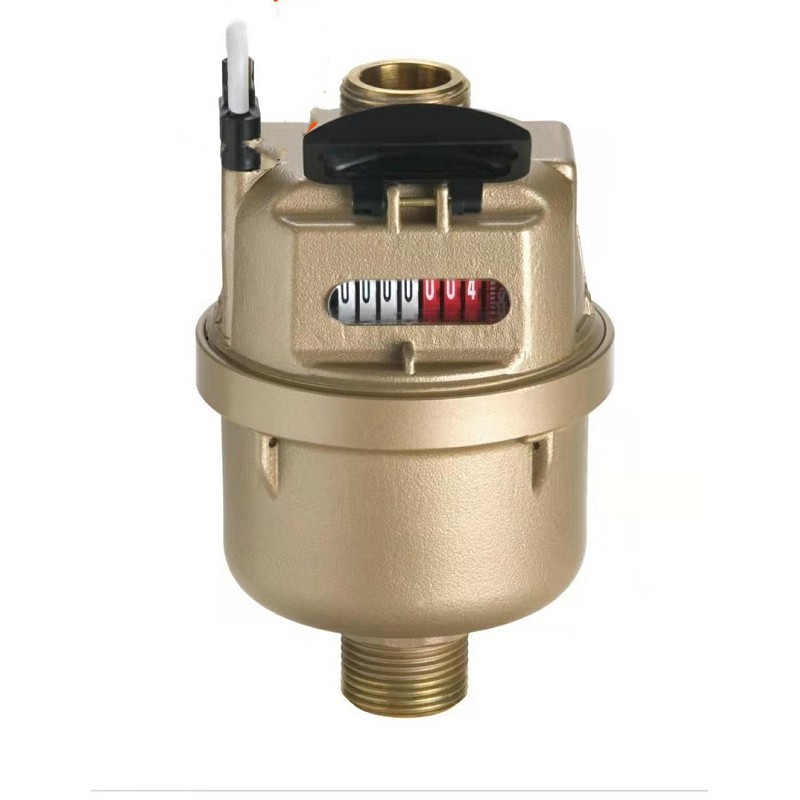

เครื่องวัดปริมาณน้ำทองเหลืองเป็นเครื่องมือที่แม่นยำสำหรับการวัดปริมาณน้ำเย็นในท่อ คู่มือนี้ให้ข้อมูลจำเพาะทางเทคนิครายละเอียดการประกอบสภาพการทำงานและคุณสมบัติ เครื่องวัดปริมาณน้ำทองเหลืองเหมาะสำหรับการใช้งานอุตสาหกรรมและที่อยู่อาศัย
ข้อมูลทางเทคนิค
- รุ่น: LXH15-40
- หลักการวัด: ลูกสูบโรตารี่ปริมาตร
- การปฏิบัติตามมาตรฐาน: ISO 4064, คลาส C
- ช่วงอุณหภูมิน้ำ: น้อยกว่าหรือเท่ากับ 40 องศาสำหรับเครื่องวัดน้ำเย็น
- การสูญเสียความดันสูงสุด: น้อยกว่าหรือเท่ากับ 1.0 MPa
- คุณภาพน้ำ: ต้องปฏิบัติตามมาตรฐานระดับชาติตามที่ระบุไว้ใน ISO 4064, Class C
ช่วงการไหลและข้อกำหนด
|
แบบอย่าง |
ช่วงการไหล Q3/Q1 |
การไหลเกินพิกัด Q4 |
การไหลสูงสุด Q3 |
การเปลี่ยนผ่าน Q2 |
ขั้นต่ำ Q1 |
การอ่านสูงสุด |
การอ่านขั้นต่ำ |
||
|
m³/h |
L/h |
9999 |
0.0001 |
||||||
|
DN15 |
160 |
3.125 |
2.5 |
25 |
15 |
||||
|
DN20 |
160 |
5 |
4 |
40 |
25 |
||||
|
DN25 |
160 |
7.875 |
6.3 |
63 |
39.375 |
||||
|
DN32 |
160 |
12.5 |
10 |
100 |
62.5 |
||||
|
DN40 |
160 |
20 |
16 |
160 |
100 |
||||
|
แบบอย่าง |
l (มม.) |
L1 (มม.) |
D |
d |
w |
เมตร (G) |
อุปกรณ์ (G) |
||
|
DN15 |
115 |
209 |
G3/4B |
R1/2 |
99.5 |
405 |
50 |
||
|
DN20 |
165 |
234 |
G3/4B |
R3/4 |
99.5 |
440 |
81 |
||
|
DN25 |
170 |
290 |
G1-1/4B |
G1-1/2B |
112 |
||||
|
DN32 |
260 |
384 |
G1-1/2B |
R1-1/4 |
139 |
||||
|
DN40 |
300 |
431 |
G2B |
R1-1/2 |
174 |
||||
|
นาที. การอ่าน |
ลิตร |
0,02 |
|||||||
|
การสูญเสียแรงดัน |
ΔP |
ΔP<63 at Q3 |
|||||||
|
สูงสุด ความดัน |
แผนที่ |
MAP16 |
|||||||
|
สูงสุด พอสมควร |
ระดับ |
T30 หรือ T50 |
|||||||
ขนาดและน้ำหนัก
|
ข้อมูลจำเพาะ |
ปริมาณต่อกล่อง |
ขนาดกล่องด้านนอก (มม.) |
น้ำหนักสุทธิกิโลกรัม |
น้ำหนักขั้นต้นกิโลกรัม |
|
DN15 |
20 |
465X295X200 |
20 |
20.5 |
|
DN20 |
20 |
465X340X200 |
23 |
23.5 |
|
DN25 |
10 |
610X250X190 |
17 |
17.5 |
|
DN40 |
2 |
380X310X19.50 |
15 |
15.5 |
คุณสมบัติ
ความแม่นยำสูง: เครื่องวัดปริมาณน้ำทองเหลืองใช้หลักการลูกสูบแบบหมุนปริมาตรสำหรับการวัดที่แม่นยำ
การอ่านที่ชัดเจน: การลงทะเบียนอยู่ในแคปซูลที่เต็มไปด้วยของเหลวพิเศษเพื่อให้มั่นใจถึงความชัดเจน
แข็งแกร่ง: สร้างจากทองเหลืองคุณภาพสูงมีความทนทานและความต้านทานการกัดกร่อน
สภาพการทำงาน
- อุณหภูมิน้ำ: T50
- การสูญเสียความดัน: ΔP<63 at Q3, maximum 1.0 MPa
- คุณภาพน้ำ: น้ำที่ผ่านเครื่องวัดน้ำควรปฏิบัติตามมาตรฐานแห่งชาติตามที่ระบุไว้ใน ISO 4064, Class C
โครงสร้างการวัด
เครื่องวัดน้ำประกอบด้วยส่วนประกอบดังต่อไปนี้
ฝาครอบ 1 พุ่มไม้; เครื่องส่งสัญญาณ 2 สัญญาณ 3-upper ที่อยู่อาศัย, ฝาครอบ 4 เมตร, พิน 5-copper, กลไก 6-clamping, กลไก 7-drive, 8-counter; 9-cover ประกอบ, 10-piston, 11-measurement กลไก; 12-strainer;
รูปที่ 2-20 โครงสร้างการวัดเครื่องวัดน้ำปริมาตร
1 เพลา; 2-cover plate; 3-measurement Chamber; 4-rotating Shaft; 5-fork; 6-bushing; 7-piston, 8-baffle plate; 9-O-ring; 10-strainer; 11-check Valve Sleeve Sleeve
เครื่องวัดปริมาณน้ำทองเหลืองเหมาะสำหรับการใช้งานที่หลากหลาย การยึดมั่นในมาตรฐานสากลช่วยให้มั่นใจได้ถึงความเหมาะสมสำหรับสภาพแวดล้อมที่หลากหลาย อ้างถึงคู่มือสำหรับการติดตั้งการบำรุงรักษาและรายละเอียดการแก้ไขปัญหา
